工程型高性能薩克模型製作篇PART1-運用3D列印製作鋼普拉的心路歷程 [ MG 1/100 RMS-106W HI-ZACK WORKER 3D Printing Parts Gunpla ]


這是2015年底的製作紀錄,當時為了模型同好活動暗黑嘴砲盃,加上正在玩3D列印,就做了這次的實驗性作品-工程型高性能薩克,就來回顧一下製作歷程吧!



其實除了這個薩克之外,這段期間(2015.10~2015.12?)也有印了一些別的東西,像是這個鐵華團的3D列印手機殼,衝著鋼彈鐵血的孤兒正夯時印的iPhone6版本,寫本篇的當下(2016.06)還在用XD


印一個要一小時41分,手邊蠻多這類的3DP照片紀錄資料XD

其實有蠻多經驗想要記錄下來的啊......


回到薩克,做模型的第一個步驟當然是要先素組起來!

2015.10.29拍了下面這個縮時攝影的組裝過程XD



回顧當時...想寫BLOG又想做影片...又想做模型...又3D列印...時間好像真的要爆掉了XDDD

實際上好像也真的爆掉了XDDDDDDD


喔...還要自己畫3D圖XDTZ

真的是考驗自己的能耐啊......


搞了一陣...終於先弄出一個!!!


嗯...印出來才覺得搞什麼鬼,怎麼這麼像樂高啦XDDDDDDD

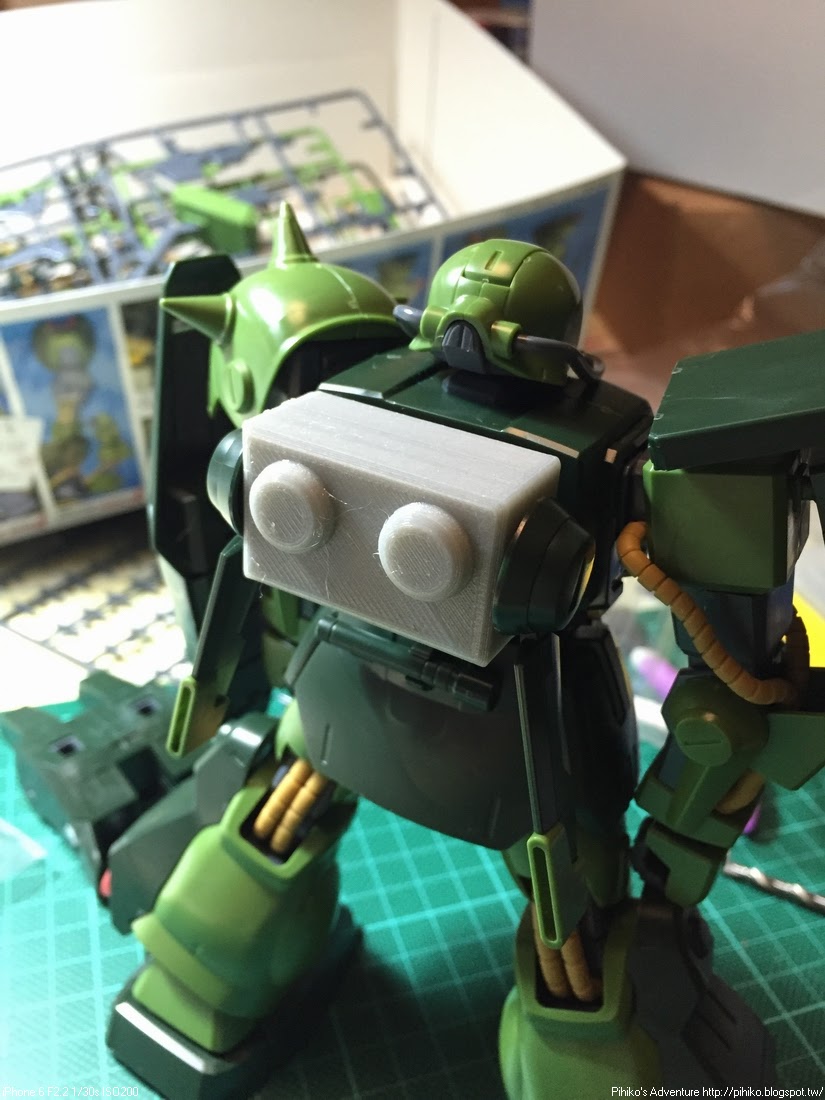

這是1/100的MS背包!這也是我第一個用3D列印技術做出來能夠與鋼彈模型相容的零件!

真的是值得紀念的一刻呢!

3DP GUNPLA !!!!!!!





接著就很熱血的製作了其他的部分XDDDDDDD

鋼彈官方設定上是沒這個工程型高性能薩克

所以造型上手臂是參考自工程型試做MS

算是阿彥的創意衍生機體吧~ 3DP WIP !


當3D列印的零件組合上原本的鋼普拉零件時

那種密合感與組裝結合的整體感實在是很神奇!

完美組裝起來的感覺真的好妙啊!

亂感動一把的XDDDDDDD






經過許多緩慢的過程,許多電腦前作業的時光~

也開始出現一些印不太好的地方XD

有點覺得機器怪怪的?!




同時也測試印了一些東西

這是幫朋友試印的 1/144 武器XD




上面是1/144 萬代 HGUC新安洲的槍

下面看看印出來的.......好像無法達到期望的精度OTZ


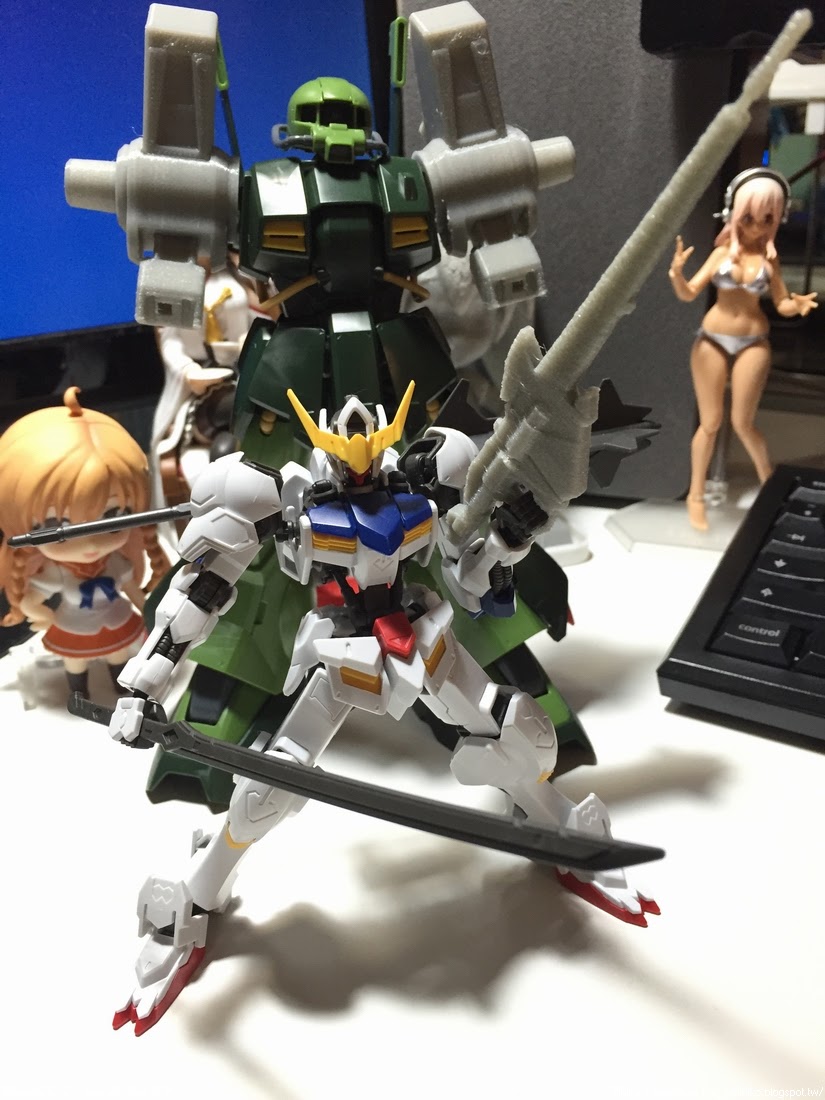

雖然不夠細緻,給模型拿在手上還是很有樂趣啊XD!!!





2015.10.30
持續推進度~超擔心12月活動前做不完XD!


然後就又碰上問題了XD

雙手大夾子的機構太薄,印出來的強度不夠,一弄就斷裂了,這只好重新設計模型了啊XD


同時也發現原設計接手的3mm洞並不太適合3D列印的零件

也就是說要徹底地修改這個筒狀的前臂才行,真是有點挫折XDTZ


於是就跑去玩超級鋼彈亂戰,結果還是跑出高性能薩克要我回來做模型XDDDDDDD


發生列印失敗的意外XDTZ

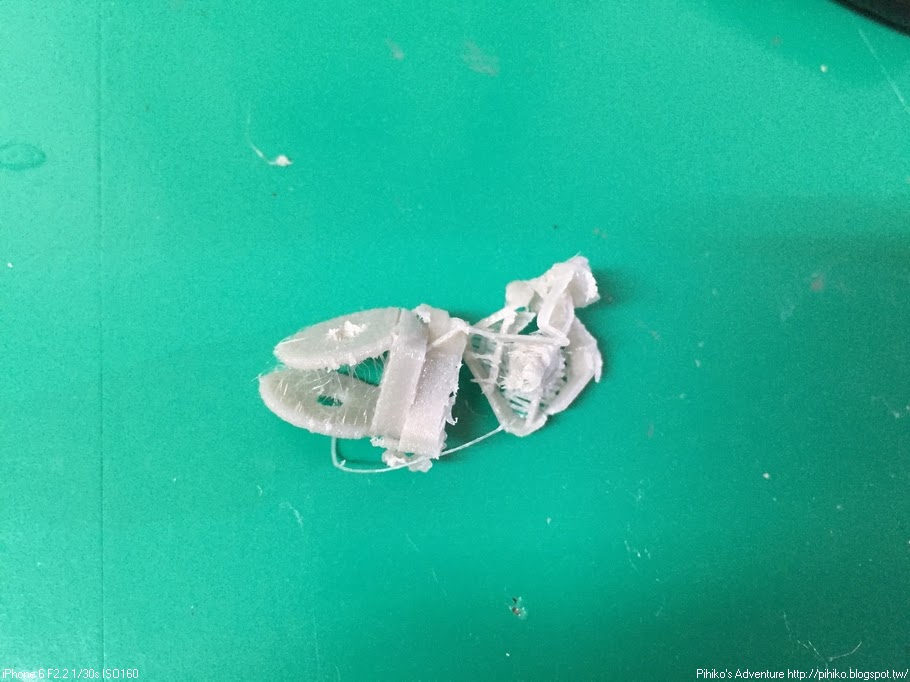

毛~好多的3D毛XD



因為突發奇想把兩件一起印......失敗XDTZ

還是一個一個印吧XD

這就是經驗吧~



能夠自己做出些東西後,自己把玩都超好玩的!

只是仍然和萬代的精細度有很大很大的差距在XD

......肯定是我的標準太高了WWWWWWW


也試了不同的長(設置)支撐的方式

心得就是,支撐基本上越少越好,長一堆最後處理會讓人很洩氣的,

如上圖,完全無法處理的一種長法XD



羅莉貓表示:沒事何必自找麻煩呢?

人生就是要累積經驗啊~





看貓咪治癒心靈的過程中,也經歷了許多失敗

,累積了很多經驗XDTZ


各種有如藝術般的失敗畫面

It's Art !


學姊都出了!我還沒做好XDTZ

連學姊都沒空處理,真的很有挑戰(掩面


2015.11.09
又爆了XD

設定後列印然後爆掉,就像是無盡的華爾滋一般啊!(笑


看看羅莉貓治癒受傷的心靈XDTZ


再來!

2015.11.12


好像可以...但也不是那麼完美XDTZ

支撐爆醜~但成品還可以?!


各種的挫折也會讓人怯戰......

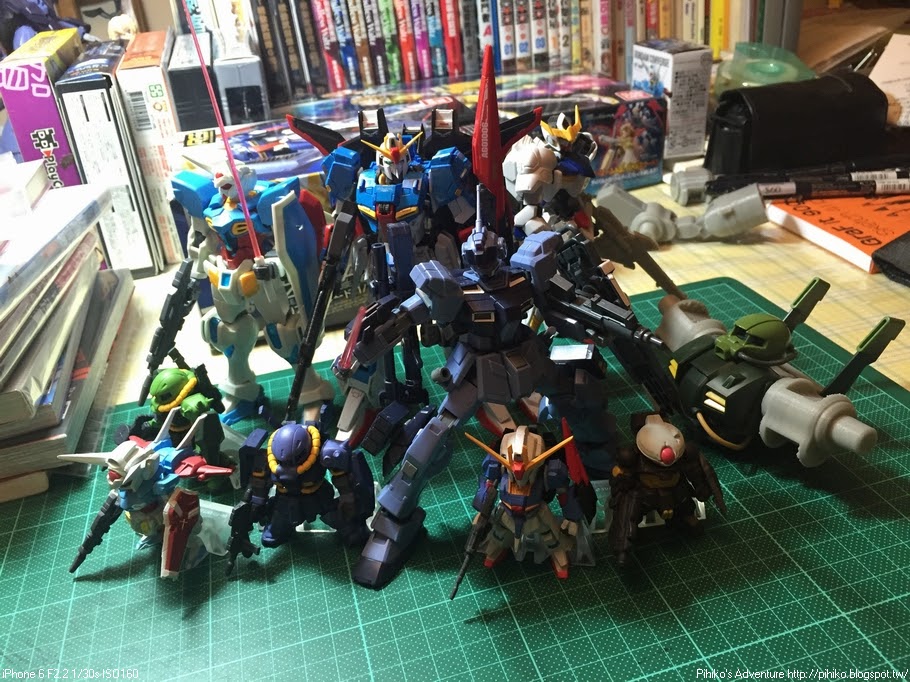

竟然整理起RG Z鋼彈了XDDDDDDD

這也的確是過程中的一部分

碰到難題總是會想整理東西,轉換一下思考!


整理時翻出十幾年前用過的PRO-E的書......這究竟要告訴我什麼......

XD...沒用啊!(大笑


不過看著賞心悅目的模型們,我還是要鼓起勇氣繼續下去!



回顧到這...發現雖然有記錄下列印經過時間,

但久了根本忘了是哪個GCODE檔案印的了啊XDTZ

心得:列印紀錄方式要修正


羅莉貓也還是一樣可愛~




上面是印羅莉喵4000讚雕像產生的廢料柱XD

下面則是小小消波塊五人組!
2015.12.02



黃金的消波塊!有人想要嗎?


再來又是另一個CASE

幫朋友嘗試複製下面這個白色的零件

這東西有點特別因為幾乎都是弧面

很難直接建模,於是我就先用了Autodesk’s 123D Catch 這個APP

結果超難用XDDDDDDD

後來又試了PC網頁版,總之弄出一個雛形...然後再土法煉鋼補洞XD




途中遇到噴頭阻塞XDTZ

經驗值UPUP~







總算試順利交差XD...不過這到底是啥啦XD?!

至今仍然不知......



2015.12.06
機器的實況現場配置XD



添購了一些新的線材~



然後越來越多的失敗XDTZ...總之就是經歷了各種失敗與印壞


經歷了無數的修改與設定調整...


終於...


可以了XD


肩膀也開始試噴上補土~沒問題!



東方師傅說的是!

你所走的方向全都會成為道路!

拿出自信像前就對了!


嗯!!!


不預期遇到什麼,才可能什麼都會遇到XDDDDDDD


什麼怪問題都遇到了啊!!!!!!!


雖然還沒完全印完,但時間緊迫XD

2015.12.11

開始進行塗裝前的準備工作





爪子也終於印出來了!

那些亂七八糟的牽絲根本不是問題!



軸就用塑膠棒代替,強度才夠^^


右邊的看起來比較好吧?沒記錯左邊的反而是用更系的層高印的,

機器應該在這時就有點問題了XD

測試補土沒問題後

就要進入塗裝啦!

後來才發現機器一直失敗的真正問題XD

之後會再和大家分享

學習的過程真的除了承受失敗之外,真的要有很多很多的勇氣才能夠進步

3D列印經過了這些之後,也大概抓住了什麼是適合製作的,也比較清楚那些尺寸範圍可以印得恰到好處^^

繼續看塗裝篇吧!


感謝收看^^
