2015年6月29日 星期一

來玩3D列印!ATOM 2.0 列印測試&先幫自己的iPhone6列印一個新殼XD [ATOM 2.0 Delta 3D Printer TEST & My New iPhone 6 Basic Case Ver.Pihiko Studio]


經過這幾天的試煉,趁還記憶清晰的時候,把心得整理與大家分享!




組裝經過時間:
6/22(一)拿到機器開盒(可參考開盒篇)
6/24(三)開始組裝
6/25(四)再組裝一下
6/26(五)下午組裝完成開機測試(可參考組裝篇)

然後就開始研究如何印

以下影片PART1是第一次正式開始印



結果底面就有問題...


看了寶典與爬文後,推測是口紅膠塗太少,導致與平面附著力不足就翹了^^

接著又發現更大的問題

左右側風扇不轉,怕燒了什麼只好停機繼續爬文


決定先檢查接線是否異常

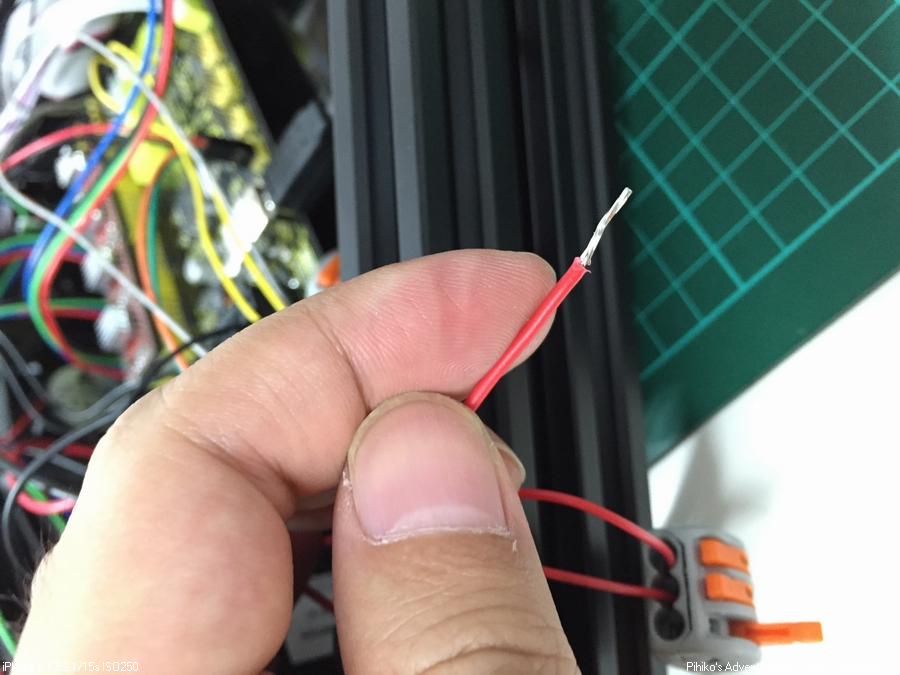

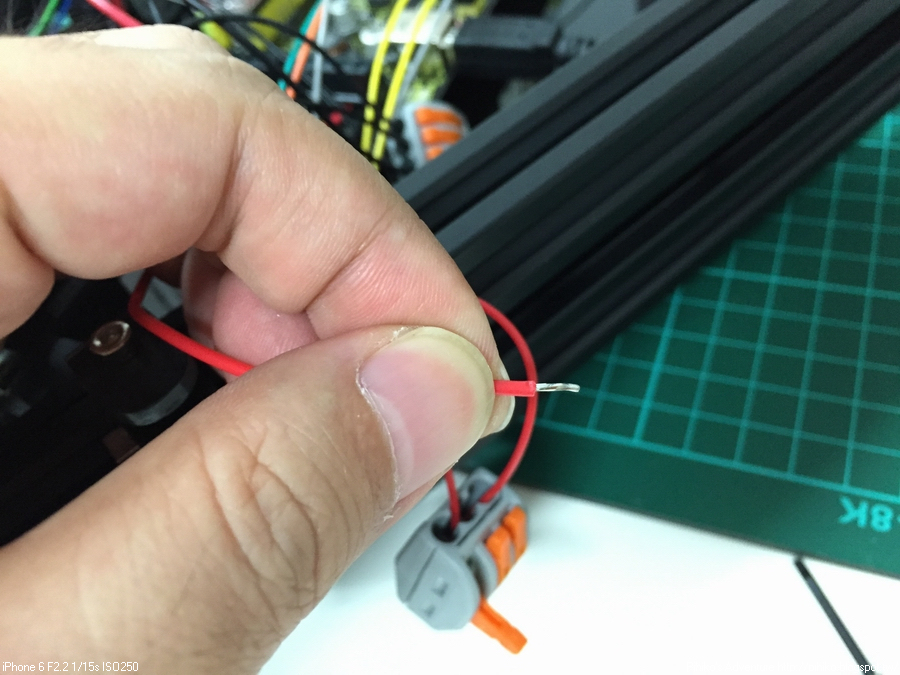

我和這個灰橘色的接線器不熟,不過抽出來一看夾到的地方似乎是電線皮?!


那就幫它去皮吧XDDD

讓電線蕊心多提升一些露出度!!!

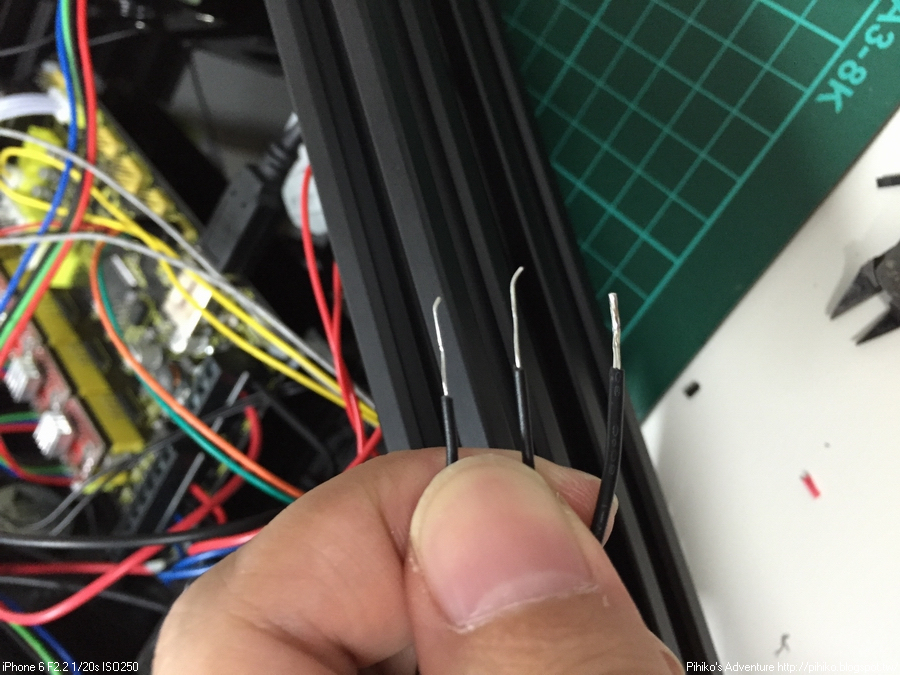

同樣黑線也是一樣......


剝個皮......

這邊沒接好真的會很嘔

但...自己發現又自己解決有種說不出的快感,還是那種邊罵邊有的快感XDDD


然後...嗯......還是不轉?!



後來又好像正常了?!

這中間我還有照ATOM的風扇不轉都市傳說的說法

把六根連桿重新安裝,先把六根連桿並排靠攏,正常會乖乖吸在一起,然後照順序安裝上去即可!

稍晚研究切片軟體才知道,可能是範例檔GCODE有調過,一開始不會轉?!

總之後來就正常了XDDD


就真真實實開始感動的測試列印啦!!!!!



這是ATOM官方下載的300height.gcode範例檔,是個中空的薄殼~


就這樣慢慢長長!!!



天阿好長~這就是傳說中鄉民都有的30CM嗎!!?!


200度

列印時間1小時24分鐘完成!

開始散熱?


30CM 好長啊......


這......(摸~


這就是屬於我的30CM嗎XDDDDDDDDD?!?!?!?!


散熱完成!!!

用游標卡尺量了一下大致就如說明書說的誤差在0.5mm內,其實就剛好0.5mm左右的誤差,雖然還可以再調,但是因為想印點比較有趣的...

就開始弄3D繪圖XD


於是找了這個網路上的iPhone 6 Basic Case 稍微改了一下試印看看XDDD

不知道在急啥XDDD





看機器在印自己想像中的東西,真的很感動也很夢幻!

感覺就好像終於坐上鋼彈了一樣!!!


經過一段時間~~~印好啦!


雖然有些怪怪的問題,牽絲還有奇怪的顆粒

用ATOM附的神奇刮刀鏟(刮)下來~

菊印的神奇刮刀超讚的,會讓我想再買一隻!!!


大致上是完整的!!!


拔下來XD!


搞笑了~

字反了XDDDDDDDDDDDDDDDD

但還是很酷啊~


去除一些廢料和瑕疵後把口紅膠洗乾淨,就直接開始用了XDDDDDDDDDDD

還想繼續印些更酷的東西啊啊啊!!!


但太急~就開始失敗了XDDDDDD

又是口紅膠沒塗好

後來爬文看到口紅膠可以用水抹一抹重複用?!


這是網路上下載的星際大戰白兵的STL檔,透過切片軟體KISSlicer處理後想說印三個看看


印出來覺得還好......?!


但立刻發現對切片軟體不熟,導致支架長滿滿,支架長在洞裏無法清除,也根本無法組合XDDDDDD

用電鑽一鑽PLA還熱熔XDDD

超挫折XDDDDDDDDDDDDDD

於是這三個白兵就先被我廢棄了XDDD


想說那就學乖了,先印看看範例的小巴黎鐵塔......沒想到都失敗!!!

大概印了六個巴黎斷塔XDTZ

而且還有零件噴出來(上圖那個鐵片),爬文是說這零件稍微折一下就可以順利安裝XD,我後來是用一點的雙面膠黏住...似乎不是好辦法之後要改一下......

看來機器還有得調......


只好跑出門散散心順便拿這個月的HOBBY JAPAN,享受模型新知樂趣同時充充電!!!

接著又熬夜研究了切片軟體與3D繪圖......

第二天再戰!!!


2/27(六)第一件事就是重裝噴頭......

因為總覺得有地方怪怪的,這怪說不上來XDDD

就不承認自己太急切片軟體亂用吧XDDD


貪快開始印朋友畫的槍槍!!!


沒想到還蠻快的?!


看得出來這是什麼槍嗎?

這是超酷炫想賣大家一隻500塊的光束槍!(誤


但支架仍然慘不忍睹XDDD

我的錯~我亂用KISSlicer

細節也有些地方跑掉了...

但也學到關於支架設置與剝除的許多寶貴經驗!!!

簡單來說支架越少越好XD


只好回到電腦前再再爬文研究......

後來決定再次優化機體

把所有該上油的地方都好好上油

把可能鬆動的螺絲都查一遍

重新加熱退料再進料

然後卡料

強迫我學會手動進料解決卡料狀況後......

也同時發現了進料不順的問題......這真的有點困擾,官方送的進料盤還要好久才會到OTZ

大致調好後,再印個官方的星星看看......


35 min的星星


效果不錯!!!!!!


不愧是無敵星星啊XD

從這顆星星也確實學到了:要多研究KISSlicer切片軟體,因為每個模型看來都有最佳的列印設定值,不是都預設印到底就行......


於是再出發~

手機殼再來一次XDDDDDDDD


這次比較認真的研究了一下切片軟體KISSlicer

採用不設定支架(Support那頁,寶典都有寫)

第一次印的殼手機放進去有點擠

爬文找到一個方法可以讓殼鬆一點

就是把Inset Surface [mm] 給他0.1的數值

這樣就會比較鬆啦!!!(想要更鬆就設定0.2~0.3吧?)

因為是個"保護殼"就試著把Infill條到100%,讓填充料沒空洞

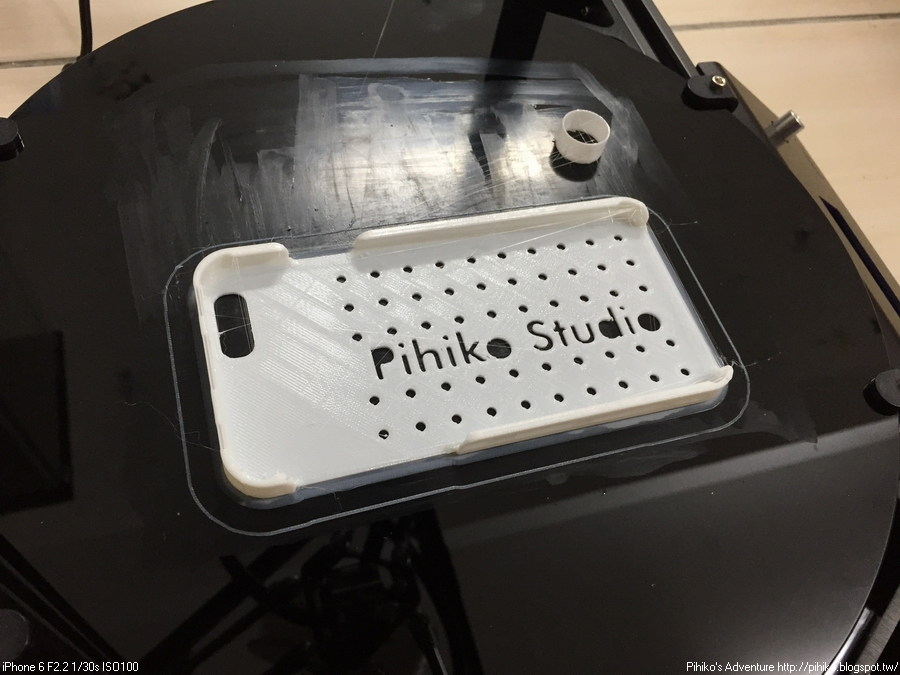

印出來啦!!!!!!

這次有把字先反過來了XDDD


57分鐘印完

還可以!!!


手動清除廢料XD


與之前被我用爛的moshi超薄透明殼比一比~我想我再也不用買手機殼了XDDD


初代目自行列印iPhone6手機殼


然後就是二代目啦XD

試印大致就到這邊,

這些最主要還是發揮所謂的自造者精神,

為自己的需求進行一些創造,這種感覺真的很棒!

其實手機殼表面有些瑕疵也不夠滑順,但自己造出來的東西就是會對它有莫名情感XDDDDDD

接下來我想機器還是需要再進行一些調整,希望能讓精度與成功率達到接近高標,小巴黎鐵塔的考驗還沒過,算不上真正的ATOM2.0啊XD

下一篇我想應該會以機器細節調整過程與大家分享

敬請期待^^
